Itilize nanboulon ki gen gwo fòsse trè gaye, tankou nan ayewospasyal, machin petwòl, gwo machin / kamyon, elatriye Pandan itilizasyon boulon ki gen gwo fòs, mòd echèk komen an se ka zo kase. Sitiyasyon ka zo kase boulon yo varye selon itilizasyon an. Gen kèk boulon ki gen gwo fòs yo se ka zo kase fatig, gen kèk ki ka zo kase frajil, ak kèk se ka zo kase domaj. Ki baze sou konpreyansyon nou sou itilizasyon Fastener ak boulon, Zhonghua Standard Parts Network pral pataje pi ba a dyagram mòfoloji ka zo kase komen ak rezon ki koresponn pou boulon wo-fòs.
Egzanp 1: Dyagram mòfoloji fòm ka zo kase fatig boulon ki gen gwo fòs

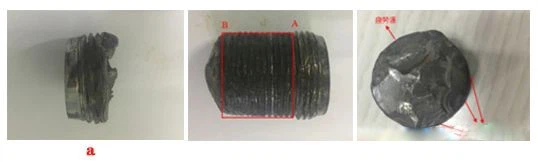

Figi 1 montre ka zo kase fatig boulon ki gen gwo fòs
Pami yo, ka zo kase A se yon ka zo kase duktil, ak ka zo kase B se yon ka zo kase fatig. Lè ka zo kase fatig ak severite ka zo kase ansanm, ka zo kase fatig se premye ka zo kase, kidonk li ka dedwi ke boulon an asye b se premye ka zo kase a. Anfòm ki lach nan fil yo nan seksyon A ~ B nan boulon B te lakòz konsantrasyon estrès nan pozisyon B. Apre yon tan, microcracks piti piti devlope anba estrès altène nan wotasyon krankshaft, finalman mennen nan ka zo kase fatig milti-sous. Apre boulon an asye B kase, boulon an asye A pa t 'kapab sipòte fòs la ki te pwodwi pa wotasyon an krankshaft, sa ki lakòz ka zo kase surcharge. An rezime, anfòm ki lach nan fil yo nan seksyon A ~ B nan B laboulon asyete lakòz mete sou fil yo nan boulon an ak twou vis nan zòn sa a. Blòk balans lan ak bra manivèl la tou te vin lach, sa ki lakòz tach mikwo Vibration sou sifas koneksyon ant de la. An menm tan an, konsantrasyon estrès rive nan pozisyon B, ak anba estrès altène nan wotasyon krankshaft la pou yon tan long, mikwo fant piti piti fòme, finalman mennen nan ka zo kase fatig milti-sous. Apre boulon an asye B kase, boulon an asye A se ensifizan pou pote fòs ki te pwodwi pa wotasyon krankshaft la, sa ki lakòz ka zo kase surcharge, blòk la balans vole soti, ak domaj nan eleman motè. Se ka zo kase nan boulon asye ki gen rapò ak ensifizan pi sere fòs axial nan boulon yo fikse blòk balans pandan enstalasyon.
Egzanp 2: Dyagram mòfoloji fòm ka zo frajil boulon ki gen gwo fòs
Figi 2 montre ka zo kase frajil boulon an
Analiz makroskopik sifas ka zo kase boulon ki gen gwo fòs montre ke boulon an nan Figi 2 fè pati yon sifas frajil frajil. Plis tès nan pwopriyete mekanik yo revele ke endikatè dite ak fòs nan boulon an gwo fòs yo relativman wo, ak yon rannman segondè nan rapò fòs nan 0.95; Pwolonjman an, kontraksyon kwa-seksyonèl, ak enèji enpak tout diminye regilyèman ak ogmantasyon nan fòs ak dite. Se poutèt sa,boulonyo sibi fòs pre pi sere, repete estrès altène, ak chaj vibrasyon wo-presyon pandan operasyon, ak frajil ka zo kase souvan rive pandan itilizasyon sou plas. Done pèfòmans mekanik teste yo montre ke amelyore severite materyèl nesesè. Nan ka a nan fiksasyon materyèl, diminye endèks la fòs kòmsadwa amelyore severite se yon wotasyon bon. Fòs sakrifis la ka konpanse lè yo ogmante dyamèt boulon an.
Egzanp 3: Dyagram mòfoloji fòm ka zo defo nan boulon ki gen gwo fòs
Figi 3 montre ka zo kase defo nan boulon ki gen gwo fòs
Figi 3: Lè yon boulon ki gen gwo fòs ka zo kase, li kòmanse krak nan chanfrein nan Groove fil la ak yon wo degre de konsantrasyon estrès. Sit inisyasyon krak la gen anpil kwen chire, sitou nan fòm lan nan klivaj, epi montre karakteristik ka zo kase entègranulèr. Se boulon an sibi estrès
Ensidan nan ka zo kase entègranulèr. Apre ka zo kase a kòmanse soti nan sous krak la, krak la pwopaje rapidman ak enstab jiskaske li ka zo kase. Prezans grenn koryas ak domaj segregasyon fwontyè grenn jaden andedan materyèl la mennen nan yon diminisyon nan estrès aktyèl la akseptab, ki se tou yon avantou pou pwopagasyon rapid krak enstab. Fòmasyon microcracks ki gen rapò ak enkonplè degazing ak slagging pandan fusion. Koupl asanble boulon yo varye anpil, epi gen yon fenomèn nan pi sere; Reyon an nan kwen awondi nan jwenti tèt boulon an ak baton varye anpil, ak kèk nan yo pa satisfè kondisyon estanda yo. Gen yon pwoblèm nan kontwòl efikas nan presizyon dimansyon nan pwosesis pwodiksyon boulon an.
Pandan pwosesis pwodiksyon boulon an, yo te jwenn domaj tankou mete sou sifas ki fòme R-ang ak fant tèmik fatig sou sifas k ap travay la.boulon ki gen gwo fòs mwazi waf cho. Sifas sipò mwazi an te gravman chire ak korode, epi ajisteman yo te fèt ak tep adezif. Anplis de sa, valè R boulon tèt baton an pa te kontwole sou sit pwodiksyon an. Defo sa yo anpeche mwazi an asire estabilite dimansyon tankou kowaksyalite boulon ak pèpandikilarite, ki ka afekte bon jan kalite pwodwi ak ogmante risk pou ka zo kase boulon.
